Käsikäyttöinen pinoamisvaunu tynnyreille (RVB35), 350 kg, 1945–2385 mm

Tavallinen tynnyrinnostin nostaa tynnyrin lattiatasolta, mutta tämä laite myös pinoaa ja tyhjentää sen. Tynnyri kiinnitetään saranoituun teräspantaan, joka kiristetään kannattimen päällä olevalla käsipyörällä. Sivulla oleva kierukkavaihteella varustettu käsipyörä mahdollistaa kiinnitetyn tynnyrin hallitun kääntämisen. 1945 tai 2385 mm:n nostokorkeuden ansiosta täysi, enintään 350 kg painava tynnyri voidaan nostaa kuormalavahyllyn toiselle tasolle tai sekoitusastian yläpuolelle.

Toimintaperiaate

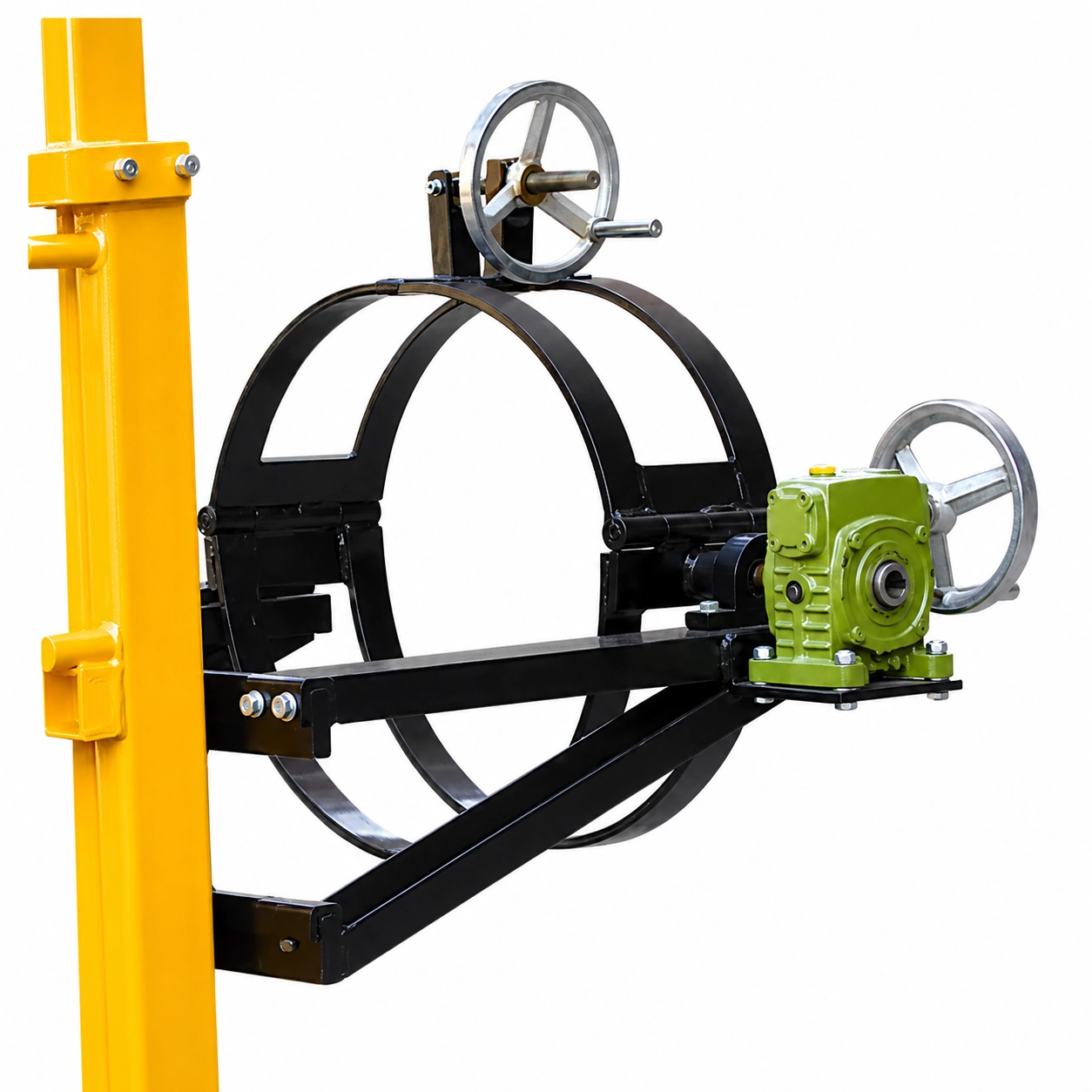

• Saranoitu kiinnityspanta tarttuu tynnyrin runkoon. Panta kiristetään ylemmällä käsipyörällä ennen tynnyrin nostamista lattiatasolta.
• Sivulla oleva kierukkavaihde kallistaa ja pyörittää tynnyriä hallittua tyhjennystä varten sekä pitää tynnyrin asennon, kun käsipyörä vapautetaan.
• Masto nostetaan käsipumpulla, ja pyörillä varustetut tukijalat pitävät kuorman pyörien välissä.
• Ei huollettavaa hydraulista koneikkoa, paineilmajärjestelmää tai akkua.

Kaksi mastoversiota

• 1945 mm:n nostokorkeus ja 1270 mm:n mastokorkeus alas laskettuna soveltuvat varastoihin, joissa on matalat oviaukot, sekä pakettiautoihin.
• 2385 mm:n nostokorkeus ja 1490 mm:n mastokorkeus alas laskettuna soveltuvat kohteisiin, joissa tynnyri on nostettava korkeammalle hyllytasolle.
• Molempien versioiden kokonaismitat ovat 1580 × 1050 mm ja omapaino 235 kg.

Tyypilliset käyttökohteet

• 200 litran terästynnyrien pinoaminen ja tyhjentäminen kemikaali-, maali- ja voiteluainevarastoissa.
• Nesteen kaataminen tynnyristä työskentelykorkeuden yläpuolella olevaan sekoitusastiaan.
• Kohteet, joissa sähkökäyttöinen tynnyrinkäsittelylaite ei ole sallittu tai taloudellisesti tarkoituksenmukainen.

Mitat

Kuorman painopiste-etäisyys on 570 mm ja akseliväli 1115 mm. Etupyörien koko on ø80x36 mm ja takapyörien ø147x40 mm. Kannattimen ulkoleveys on 840 mm ja korkeus ala-asennossa 385 mm. Kääntösäde on 1200 mm ja maavara kuormitettuna maston alla 22 mm.

Tilaa verkosta tai lähetä tarjouspyyntö toimitusehdoista ja asiakaskohtaisista kokoonpanoista.
