Suunniteltu ja testattu seuraavien vaatimusten mukaisesti: EN 14492-2

3D-esikatselu Kierrä vetämällä · zoomaa vierittämällä

Takaisin tuoteluetteloon

GIS GPR korroosionkestävä sähköketjutalja 125–1250 kg

Name: GIS GPR korroosionkestävä sähköketjutalja 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-juuri: GIS-GPR | Markkina-alue: FI | Alueasetus: fi

Hinta Määritä nostolaitteesi kokoonpano alla — hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti valintojesi mukaan.

esite Esite Kyselylomake Käyttöohje CE-vakuutus Ketjusäiliö GPR500-piirustus GPR1000-piirustus GPR500-varaosat GPR1000-varaosat

Tuoteryhmät: Sähköketjutaljat

Tunnisteet: Sähköketjutaljat, Työpajanosturit

Määräalennus — säästä jopa 12% Alennus lasketaan automaattisesti ostoskorin välisummaa koskien.

Määrä	Alennus
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% yhdistelmäalennus, kun tilauksessa yhdistetään tuotteita vähintään kahdesta tuoteryhmästä (esim. nostin + kääntöpuominosturi). Yhdessä määräalennuksen kanssa kokonaissäästö voi olla jopa 15%.

Määritä nostolaitteesi kokoonpano

Valitse kapasiteetti, jänneväli ja lisävarusteet. Hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti.

Vaihe 0 — pakollinen

Miten aiot käyttää tätä nostinta?

Valitse parhaiten vastaava vaihtoehto. Kullakin käyttöluokalla on oma kapasiteettialueensa: mitä raskaampaa käyttö on, sitä pienempi on nimelliskuorma. Todellista käyttöä kevyemmän luokan valitseminen mitätöi valmistajan takuun ja aiheuttaa moottorivaurion riskin. Jos olet epävarma, valitse raskain ennakoitu käyttöluokka — näin saat tarpeitasi vastaavan nostimen.

1 Nostokapasiteetti — kg

2 Nostokorkeus — m

3 Virransyöttö

3-vaiheinen 400 V on korjaamostandardi. Käytä 1-vaiheista 230 V:n syöttöä kohteissa, joissa ei ole 3-vaihevirtaa — luettelon mukainen lisähinta sisältyy jo näytettyyn hintaan (GPR 500: kaikki profiilit; GPR 1000: vain hitaan nopeuden NL). NF- ja SF-profiilit edellyttävät 3-vaihesyöttöä.

4 Nostonopeus

Yksinopeuksinen (N) on vakiomallinen 8 m/min talja. Hidas (NL) puolittaa nopeuden tarkempaa asemointia varten. NF mahdollistaa kaksinopeuksisen ohjauksen (8/2 m/min). SF kaksinkertaistaa nopeuden mutta puolittaa kantavuuden (GPR 500, vain 1 ketjuhaara). Kahden ketjuhaaran kokoonpanot kaksinkertaistavat kantavuuden ja puolittavat nopeuden.

5 Ripustussiirtovaunu (korroosionkestävä)

Valinnainen korroosionkestävä GIS-ripustussiirtovaunu taljan siirtämiseen I-palkkia pitkin. GHFR on käsikäyttöinen (työntämällä siirrettävä), GMFR on moottoroitu (siirtonopeus 12 m/min). Molemmat kattavat GPR-malliston koko kantavuusalueen 1250 kg:aan asti.

6 Laipan leveys (palkin leveys)

Sovita siirtovaunu ajoratapalkin laipan mukaan. Leveän palkin vaihtoehdossa käytetään pidempää ruostumatonta kannatinpulttia.

7 Ripustus

Silmukkaruuvikiinnitys on vakiona. Valinnaisen koukkuripustuksen (korroosionkestävä) avulla talja voidaan ripustaa olemassa olevaan palkkikiinnikkeeseen tai nostopisteeseen.

8 Ketjusäkki / ketjusäiliö

Ketjupussi kerää löysän ketjun nostoliikkeen aikana. Muovi on edullisin vaihtoehto; tekstiili- ja peltikehyksiset (MF) ketjupussit soveltuvat pidemmille ketjuille.

9 Vaihderajakytkin

Vakiovarusteinen vaihteellinen rajakytkin pysäyttää koukun ylä- ja ala-asennossa. Tekstiilisille ketjupusseille on saatavana ulkoiset rajoittimet.

10 Jännite / sertifiointi

EU:n vakiojännitteet sisältyvät toimitukseen. Erikoisjännite kattaa vakiosta poikkeavat moottorikäämitykset; CSA/CUS on Pohjois-Amerikan 60 Hz:n toteutus.

11 Ohjauskytkin / riippuohjain

2-painikkeisilla riippuohjaimilla ohjataan vain nostoa; moottoroitu siirtovaunu edellyttää 4-painikkeista riippuohjainta (nosto + siirto). Pistokeliitäntäiset versiot mahdollistavat nopean irtikytkennän tai radio-ohjauksen jälkiasennuksen.

12 Ohjauskaapelin pituus

Nostokorkeuteen sovitettu vakiokaapeli on GIS-luettelon mukainen pituus (2-painikkeinen: nostokorkeus − 1.2 m; 4-painikkeinen: nostokorkeus − 1 m). Syötä mukautettu pituus, jos ohjausasema sijaitsee muualla.

13 Turvakoukku

Korvaa ruostumattomasta teräksestä valmistetun vakiokuormakoukun turvakoukulla (salpa ja suurempi varmuuskerroin).

14 Toinen jarru

Lisää varmistavan jarrun turvallisuuden parantamiseksi suuren riskin nostosovelluksissa.

15 Lämpösuojaus

Suojaa taljan moottoria ylikuumenemiselta raskaissa käyttöjaksoissa.

16 Ketjun voitelu

Vaihteistossa käytetään vakiona NSF H1 -luokan elintarvikekelpoista rasvaa. Käyttökohteissa, joissa satunnainen kosketus elintarvikkeisiin on mahdollinen, myös kuormaketju voidaan voidella elintarvikekelpoisella öljyllä.

17 Taajuusmuuttaja (FU)

FU-versio mahdollistaa pehmeän käynnistyksen ja portaattoman nopeudensäädön (15–87 Hz) sekä nostaa käyttöluokituksen tasolle A6/A7 — suositellaan herkkien kuormien tiheään ja hellävaraiseen käsittelyyn.

18 Käyttötietolaskuri

Tallentaa käyttötunnit, käyttöjaksot ja ylikuormitukset huollon suunnittelua varten (luettavissa huoltoliitännän kautta).

19 Pysäytys ketjun löystyessä

Pysäyttää taljan, jos kettinki löystyy (kuorman tuennan pettäminen). Vaaditaan joissakin nostolaitteiden käyttökohteissa.

20 Turvaradiokauko-ohjain

Korvaa kaapeliriippuohjaimen turvaradiokauko-ohjaimella tai täydentää sitä. 4-painikkeisilla versioilla ohjataan myös moottoroitua siirtovaunua.

Kokoonpano —

Nettohinta —

Määrä

Määrähinnoittelu — säästä jopa 12 %

Määrä	Alennus

Pakettitarjous: 3 %:n lisäalennus, kun tilaus sisältää tuotteita vähintään kahdesta tuoteryhmästä (esim. nostimen + kääntöpuominosturin).

Hintaerittely

Nettohinta yhteensä (alv 0 %)	—

Arvioitu paino —
Toimitusaika —
Asennussarjan taso —
Kokonaiskorkeus —

Toimituskustannusarvio

Toimitusmaa

—

Syötä toimitusmaa yllä nähdäksesi suuntaa-antavan rahtikustannusarvion.

Tarvitsetko räätälöidyn tarjouksen?

Lähetä vaatimuksesi tarjouspyyntölomakkeella — tämä tuote lisätään lomakkeelle valmiiksi, ja voit lisätä samaan pyyntöön muita tuotteita.

Pyydä tarjous

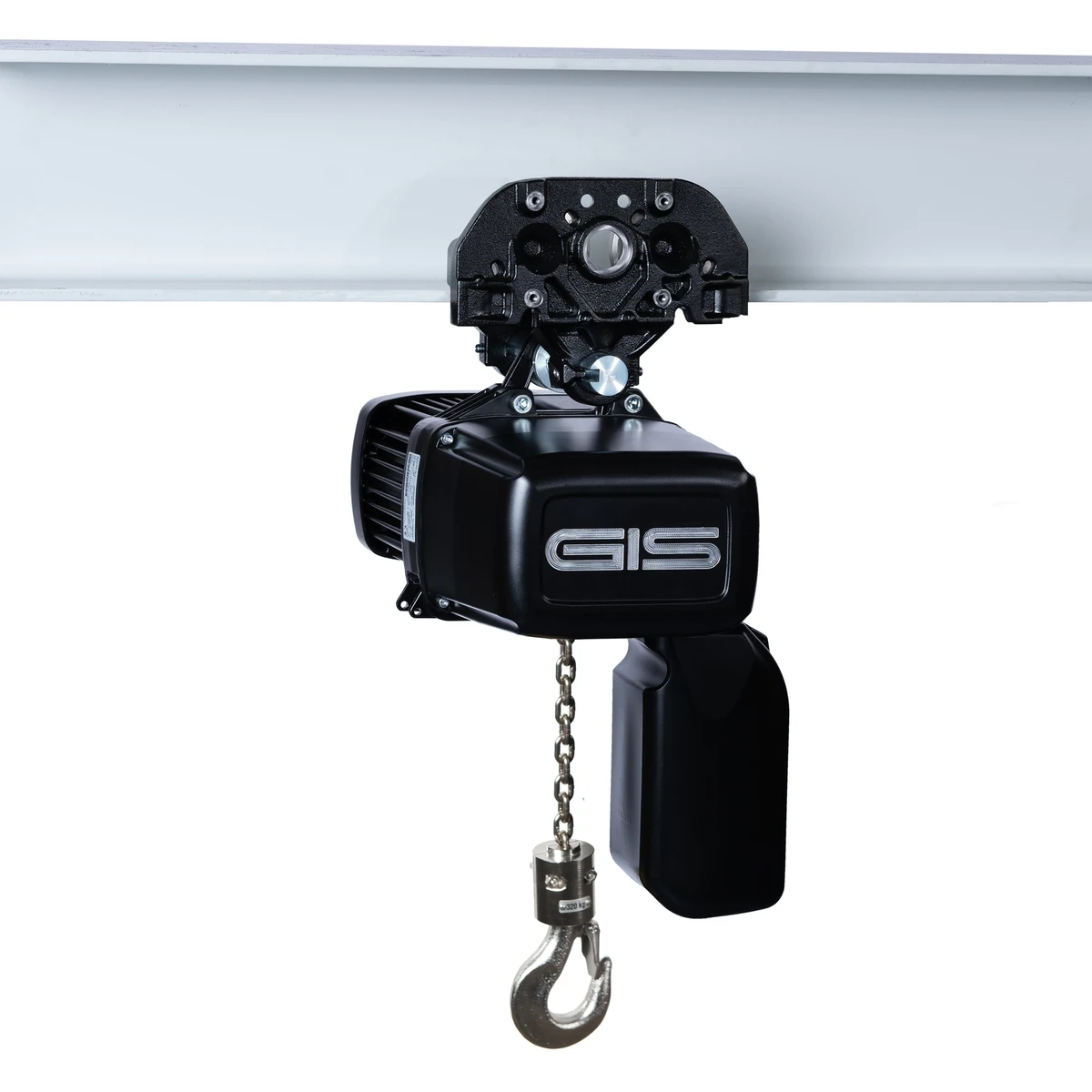

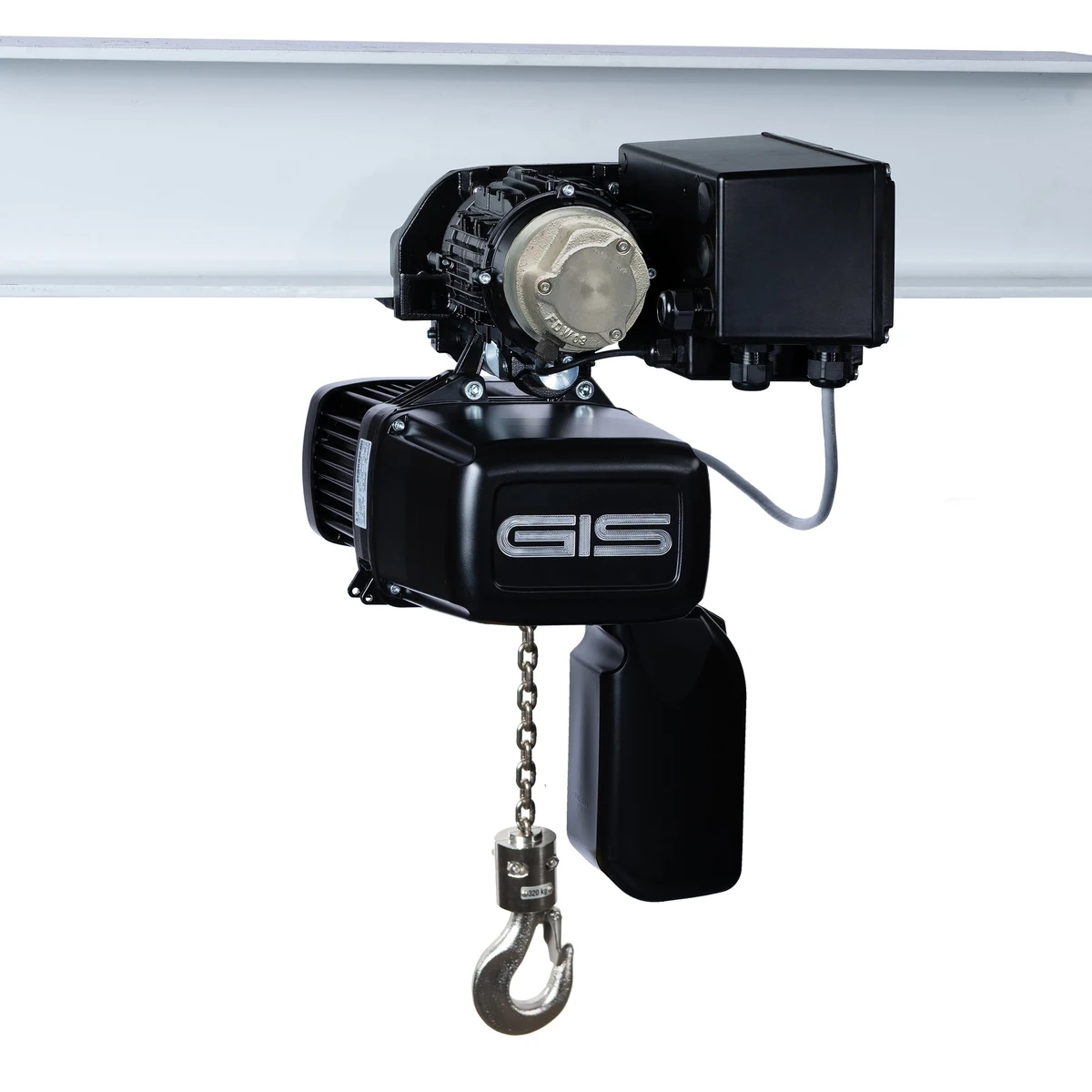

GIS GPR on hyväksi todetun GIS GP -sähköketjutaljan korroosionkestävä malli. Se on suunniteltu käyttökohteisiin, joissa moitteeton puhtaus tai syövyttävät olosuhteet estävät vakiomallisen taljan käytön. Tällaisia kohteita ovat elintarvike-, juoma- ja lääketeollisuuden tuotanto, pesutilat, kemianteollisuuden laitokset, jätevedenkäsittely sekä ulko- ja suolavesiympäristöt. Voiteluaineet täyttävät NSF H1 -vaatimukset satunnaista elintarvikekosketusta varten.

Keskeiset ominaisuudet

Kaikki kuormituslinjan osat on toteutettu korroosionkestävinä: ruostumattomasta teräksestä valmistettu pyöröteräksinen nostoketju, kiinnityskappale, alakoukustopesä, ketjunohjain, kuormakoukku, koukku- tai silmukkaripustus sekä ruuvit

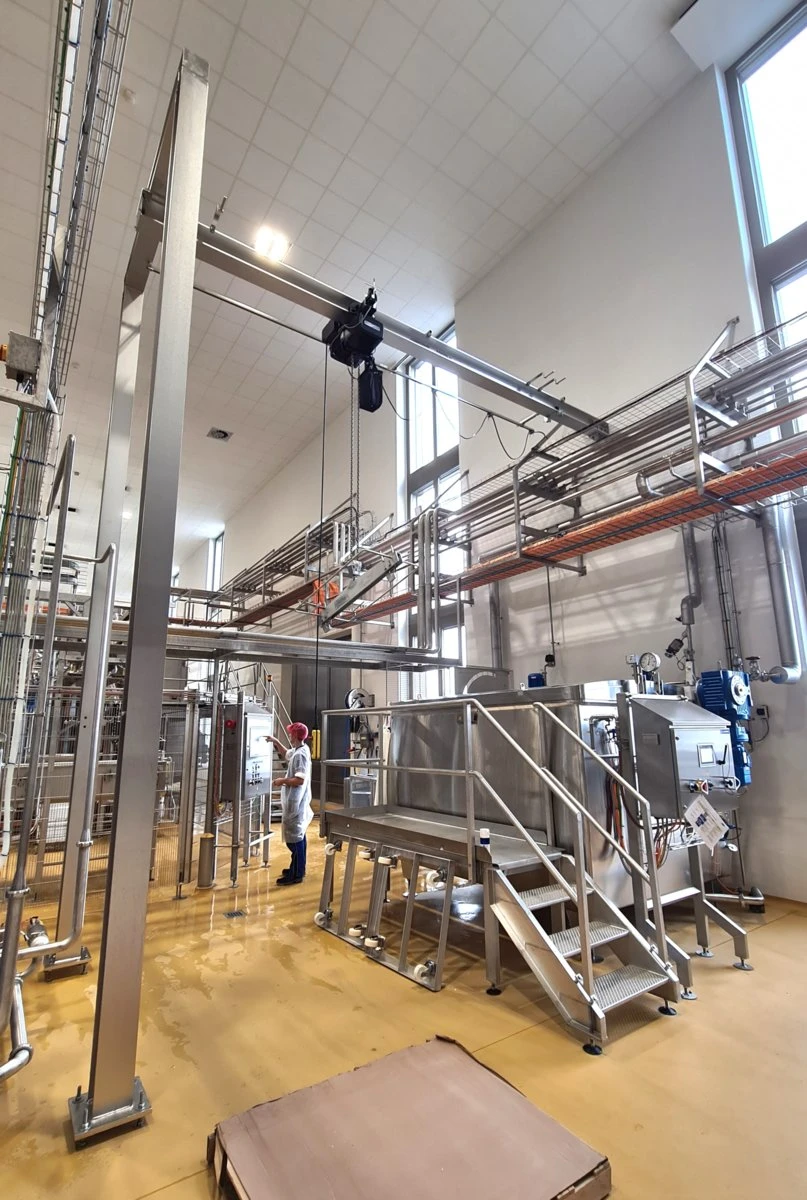

Alumiinikotelossa ja päätypysäyttimessä on katodinen upotusmaalaus eli KTL-pinnoite, joka kestää vettä, öljyjä, mietoja emäksiä ja happoja eikä hilseile
Elintarvikekelpoinen NSF H1 -vaihderasva vakiovarusteena; elintarvikekelpoinen ketjuvoiteluöljy saatavana lisävarusteena

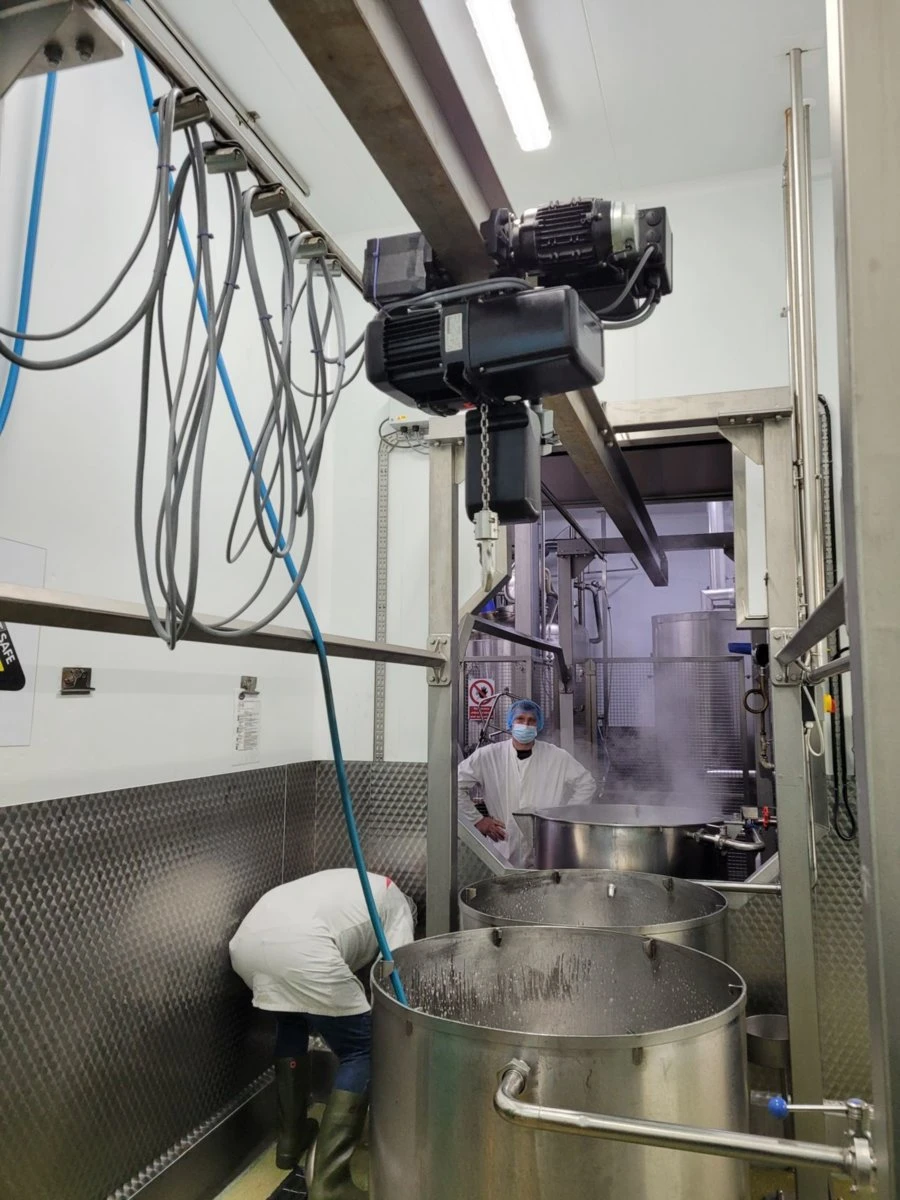

Kotelointiluokka IP65, eristysluokka F
Kantavuus 125–1250 kg: GPR 500 enintään 630 kg ja GPR 1000 enintään 1250 kg (2 ketjuhaaraa, käyttöluokka A4/M4). Nimellisarvot ovat tavallisia GP-ketjutaljoja pienemmät ruostumattoman ketjun alhaisempien lujuusarvojen vuoksi
Käyttöluokat A4/M4 ja A5/M5 (ISO 4301-1 / FEM); taajuusmuuttajalla (FU) toteutettu pehmeäkäynnistys saatavana lisävarusteena
Saatavana 1-vaiheiset 230 V:n versiot: GPR 500 kaikilla nopeusprofiileilla ja GPR 1000 hitaana /NL-versiona
Saatavana korroosionkestävä käsikäyttöinen (GHFR) tai moottoroitu (GMFR) siirtovaunu
Täyttää konedirektiivin 2006/42/EY vaatimukset

Tekniset perustiedot

Malli / SKU: GIS-GPR (GPR 500 / GPR 1000)
Tuoteperhe: Sähköketjutaljat
Kantavuus: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Nostokorkeus: 3–60 m (ruostumaton ketju hinnoitellaan metrikohtaisesti)
Käyttöluokka: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Virransyöttö: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Kotelointiluokka: IP65
Kuormakoukku: DIN 15401, ruostumaton teräs

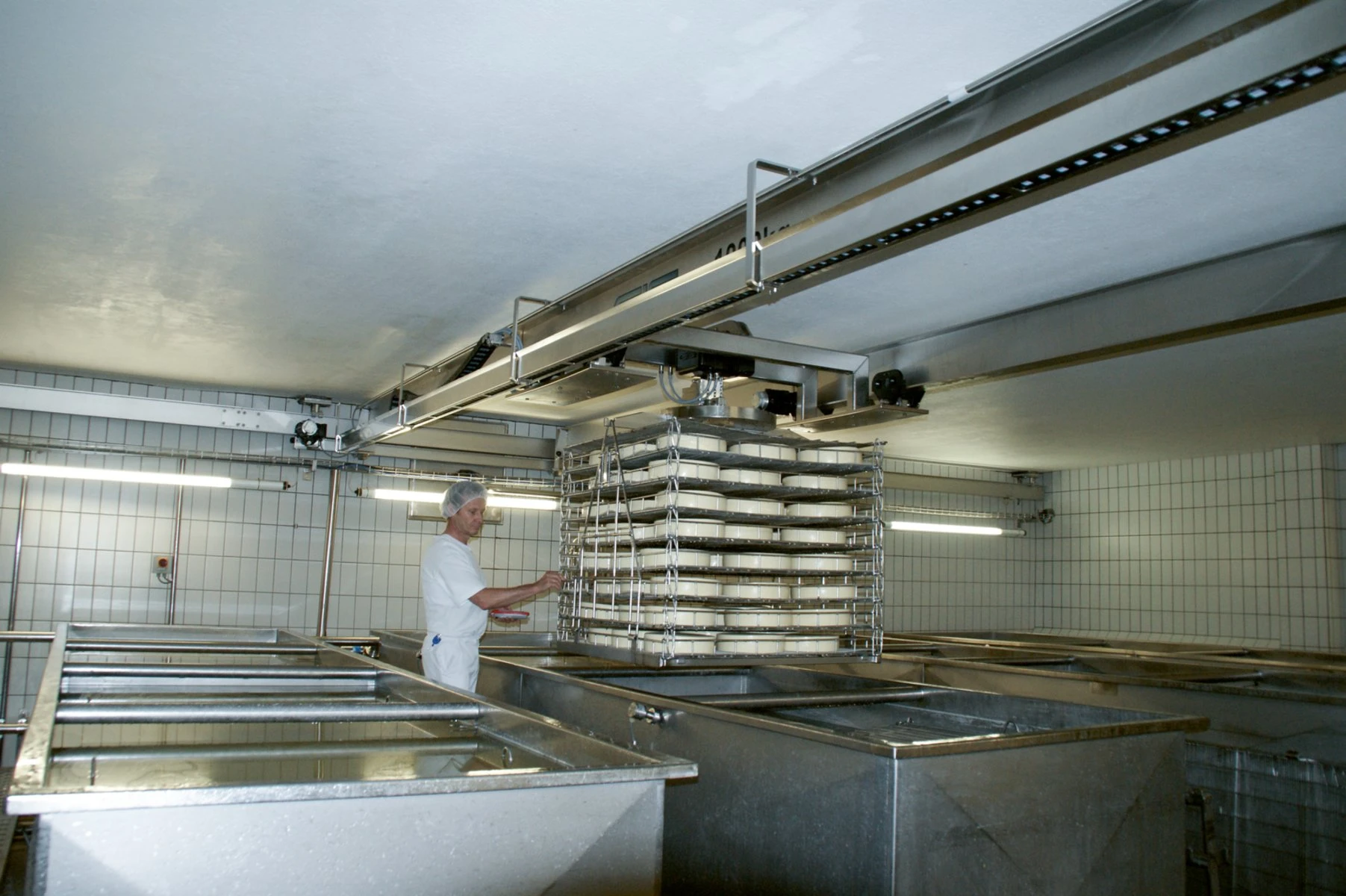

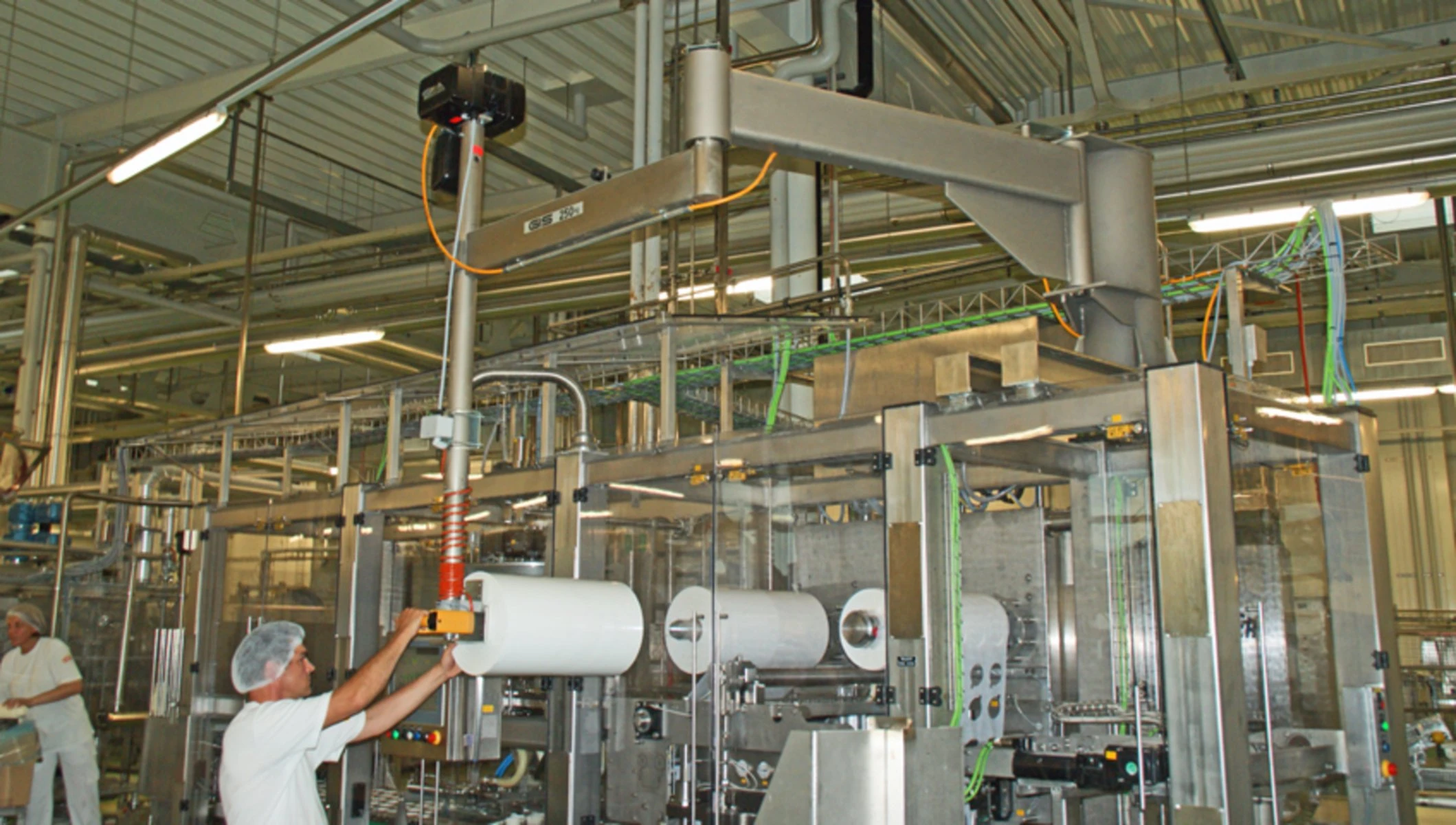

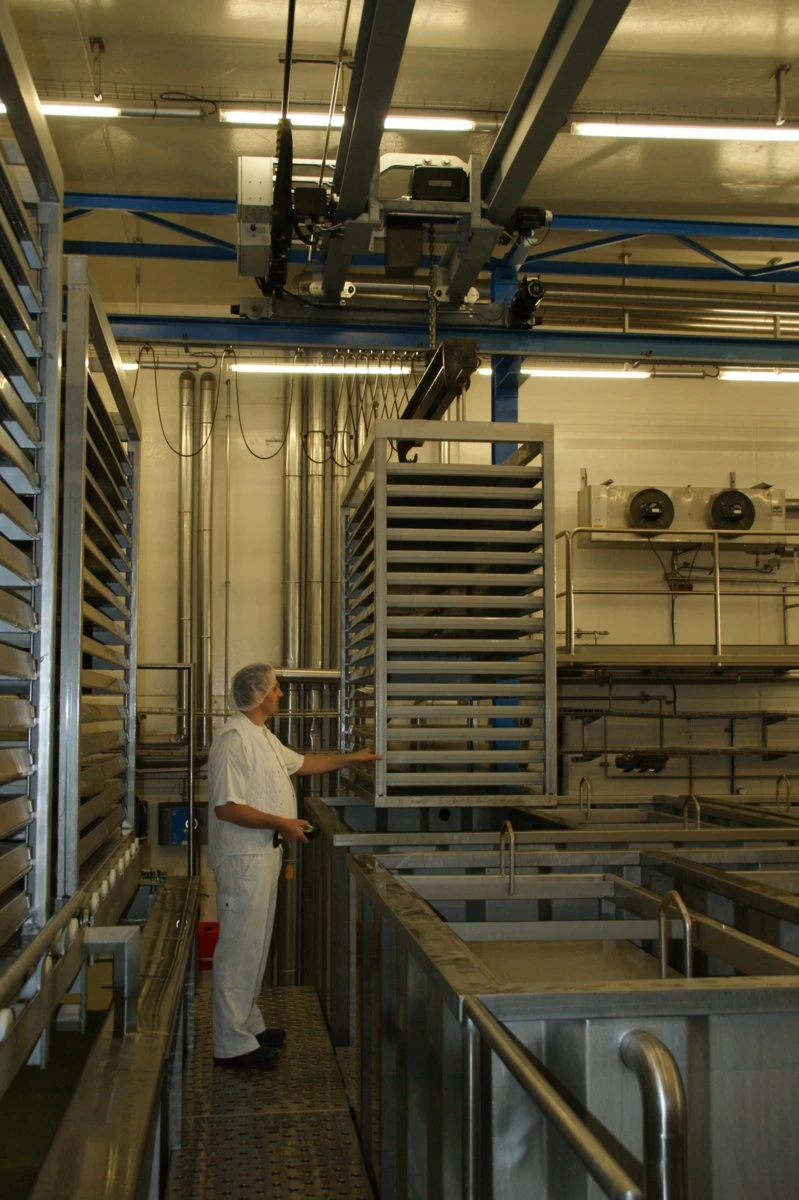

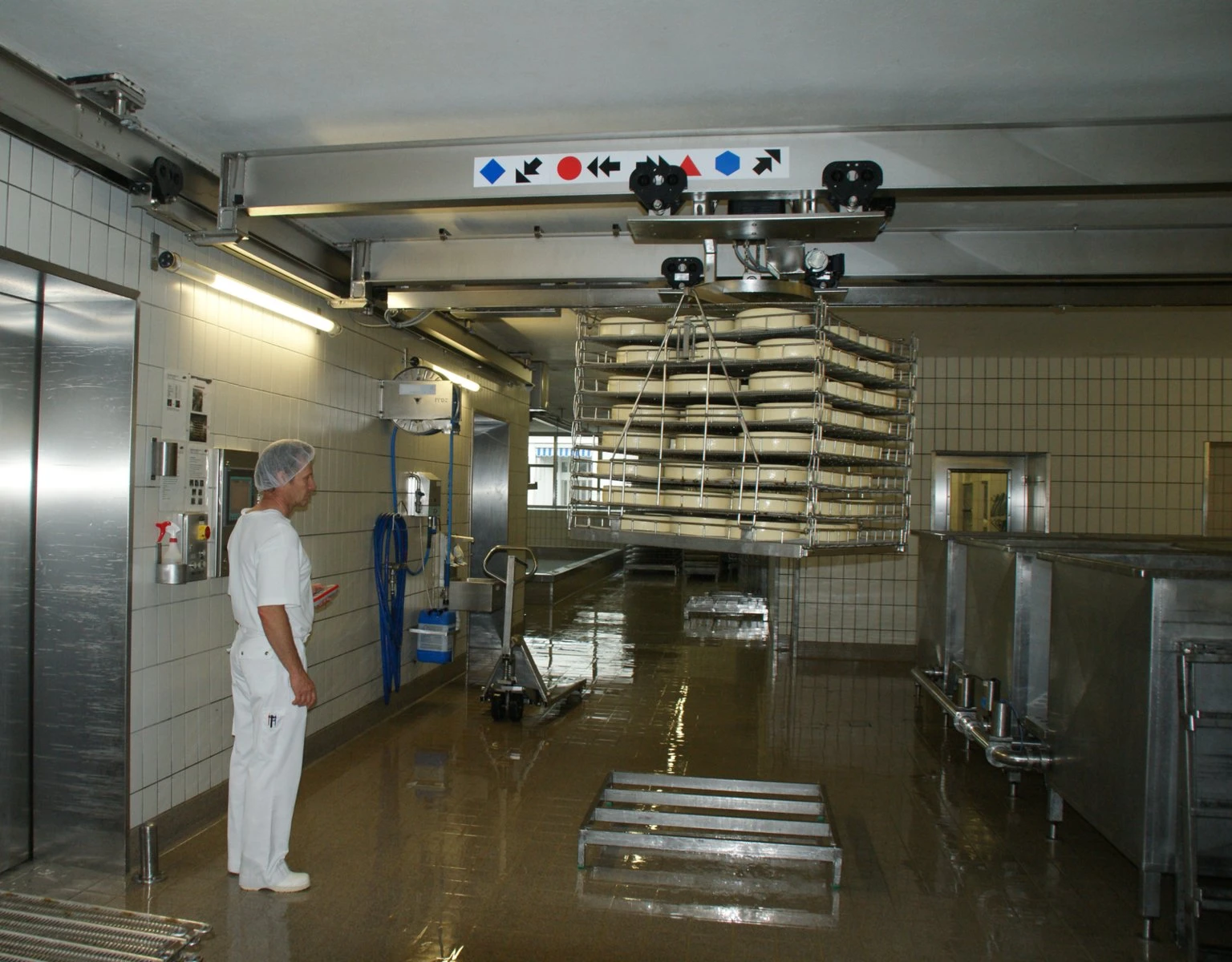

Tyypilliset käyttökohteet: elintarvike- ja juomateollisuus, lääketeollisuus, kemianteollisuuden laitokset, jätevedenkäsittely sekä ulko- ja suolavesiympäristöt

Valitse verkossa kantavuus, nostokorkeus, käyttöluokka, nopeusprofiili, virransyöttö, siirtovaunu ja lisävarusteet. Lisää määritetty talja tämän jälkeen ostoskoriin tai tarjouspyyntölistalle. Jokainen kokoonpano hinnoitellaan voimassa olevan GIS-tehdashinnaston perusteella.

Tekniset tiedot

Malli	Kantavuus (käyttöluokka)	Nostonopeus 50 Hz	Omapaino (3 m nostokorkeus)
GPR 500 – 1 ketjuhaara	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 – 2 ketjuhaaraa	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 – 1 ketjuhaara	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 – 2 ketjuhaaraa	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Ketju: standardin FEM 9.671 mukainen ruostumaton pyöröteräsketju (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL-profiilit puolittavat nopeuden. NF sisältää kaksinopeusmoottorin 8/2 (4/1), ja SF on nopea 16/4 m/min -profiili (GPR 500, alennettu kantavuus). 1-vaiheiset 230 V:n versiot: GPR 500 (N/NL) ja GPR 1000 (vain NL). Kantavuusarvot perustuvat tietolehtiin 9511.9205.5 / 9515.9205.5.

Ominaisuudet

Kantavuus	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Nostokorkeus	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Käyttöluokka (ISO/FEM)	A4/M4, A5/M5
Suojausluokka	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
