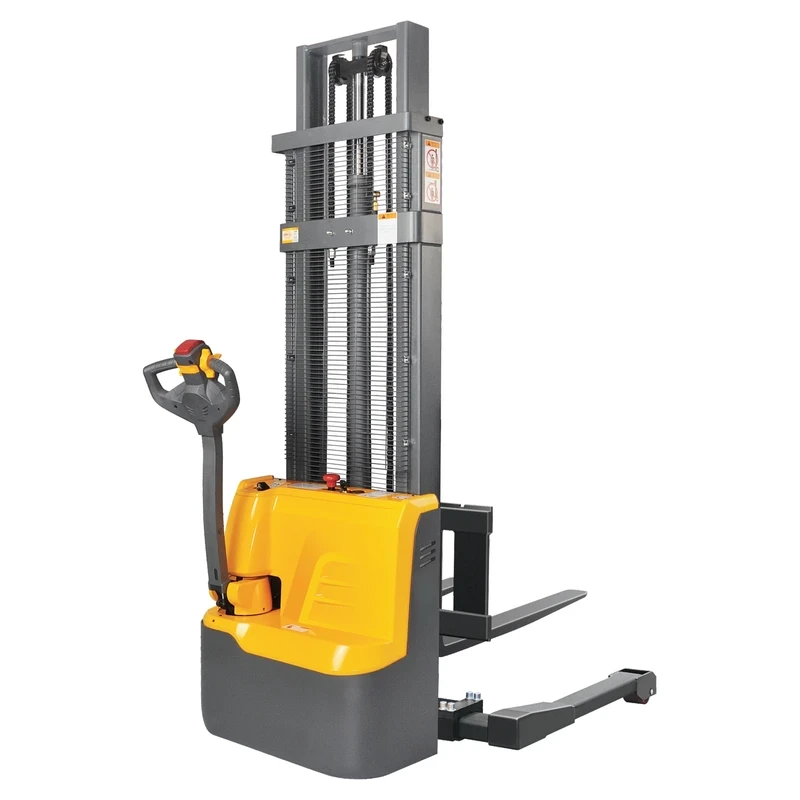

Täyssähköinen tukijalkapinoamisvaunu (EVV10B-PV/EVV12B-PV/EVV15B-PV) 1000–1500 kg, 1600–3000 mm
Pyynnöstä
Yksinkertainen tuote
Pyydä tarjous
Takaisin tuoteluetteloon
Sähkökäyttöinen saatettava pinoamisvaunu (EVV10B/EVV12B/EVV15B) 1000–1500 kg, 1600–3500 mm
Hinta
Alkaen3.720,00 EUR
Alkaen2.976,00 EUR
Tarjous
Suora tehdastilaus
— −20% · 16–20 viikkoa · 40% ennakkomaksu
Suora tehdastilaus — säästä 20%
Valmistetaan tilauksesta valmistajan tehtaalla ja toimitetaan suoraan — tehdasalennus sisältyy jo ilmoitettuun hintaan.
- Valmistus & toimitus: 16–20 viikkoa
- Ennakkomaksu tilauksen yhteydessä: 40%
- Loppumaksu: 60% ennen lähetystä tai noutoa
Tehdastilaushinnat eivät kuulu automaattiseen määrä- ja pakettialennusohjelmaan. Koska tuotanto ja merirahti suunnitellaan kuukausia etukäteen, pidätämme oikeuden tarkistaa loppumaksua, jos valuuttakurssit tai konttirahtikustannukset muuttuvat merkittävästi ennen lähetystä — otamme aina ensin yhteyttä. Vain B2B-myyntiin.
Valitse kokoonpano
Valitse ominaisuuksien arvot määrittääksesi tarkan variantin, SKU:n ja hinnan.
Valitse kaikki ominaisuudet lukitaksesi variantin.
Suora tehdastilaus (valmistetaan tilauksesta)
Toimituskustannusarvio
Tämä tuote
—
Paino
—
Pakkaus
—
Ostoskorisi
—
Valitse toimitusmaa saadaksesi välittömän arvion rahtikustannuksista.
Tuoteryhmät:
Täyssähköiset pinoamisvaunut
Tarvitsetko räätälöidyn tarjouksen?
Lähetä vaatimuksesi tarjouspyyntölomakkeella — tämä tuote lisätään lomakkeelle valmiiksi, ja voit lisätä samaan pyyntöön muita tuotteita.
Tämä saatettava pinoamisvaunu soveltuu tiloihin, joita ei alun perin suunniteltu haarukkatrukeille: pieniin varastoihin, takahuoneisiin ja myymälävarastoihin, joissa käytävät ovat kapeita ja nostot tehdään matalalle. Red Dot -muotoilupalkinnon saanut rakenne tekee vaunusta niin lyhyen ja kapean, että sen kääntösäde ja käytävätilan tarve ovat lähes käsikäyttöisen pinoamisvaunun tasolla. Sekä ajo että nosto ovat täysin sähkökäyttöisiä.
Kaksi virtalähdevaihtoehtoa samaan vaunuun
- EVVxxB (GEL) – huoltovapaa GEL-akku, 24 V / 105 Ah: ei veden lisäystä, vapaata happoa eikä erillistä akkutilaa
- EVVxxB-Li (LiFePO4) – litiumrautafosfaattiakku, 24 V / 100 Ah: mahdollistaa välilatauksen taukojen aikana ja tarjoaa huomattavasti pidemmän käyttöiän monivuorokäytössä
- Molemmissa versioissa on sisäänrakennettu laturi, joten vaunu voidaan liittää suoraan pistorasiaan pysäköintipaikallaan
Suunniteltu kompaktiin työskentelyyn
- Nelipistetuki ja matala painopiste takaavat vakauden lyhyestä rungosta huolimatta
- Lattiatason vetopyörärakenne mahdollistaa konseptin edellyttämän pienen kääntösäteen
- Kapea masto ja matalat suojukset varmistavat käyttäjälle esteettömän näkyvyyden haarukoiden kärkiin
Helposti huollettava rakenne
- Yhtenäinen takasuojus voidaan irrottaa yhdellä työvaiheella
- Ajomoottori ja jarru on sijoitettu siten, että ne voidaan vaihtaa nopeasti
- Tasavirtainen voimansiirto, jonka varaosia varastoidaan koko B-sarjaa varten
Kantavuuden ja maston valinta
- Kolme nimelliskantavuutta: 1000, 1200 ja 1500 kg
- Viisi maston nostokorkeutta: 1600, 2500, 3000, 3300 ja 3500 mm. 1600 mm:n masto mahtuu tavallisista oviaukoista mastoa laskematta
- Jäännöskantavuus pienenee nostokorkeuden ja kuorman painopiste-etäisyyden kasvaessa. Gallerian kuormituskaaviossa esitetään tarkat arvot, ja mittapiirustus selventää ilmoitetut mittatunnukset
Hinta ja toimitus
Kaikki kokoonpanot myydään suoraan tehtaalta 20 %:n alennuksella listahinnasta, sillä vaunu valmistetaan tilauksesta toimittajamme tehtaalla. Tilaus vahvistetaan 40 %:n ennakkomaksulla, ja tavanomainen toimitusaika on 16–20 viikkoa. Kuormituskaavio ja mittapiirustus ovat galleriassa. Pyydä meiltä täydellinen tekninen tietolehti tarvitsemasi maston nostokorkeuden mukaan.
Käyttötarkoitus
- Sähköinen nosto ja ajo: tehokas perusratkaisu EUR-lavojen pinoamiseen 1.6–5.6 m:n korkeuteen tuotannossa ja varastoissa.
- Kuorma-autojen lastaus lastauslaiturin kautta, varastopaikkojen täydennys ja koneiden syöttö.
- Ajotasolla varustetut versiot pidemmille ajomatkoille.
Tämä malli
Kävellen ohjattava: lyhyille ja keskipitkille siirtomatkoille, kompakti ahtailla käytävillä. Kantavuusvaihtoehdot: 1000 kg, 1200 kg, 1500 kg. Nostokorkeudet: 1600 mm, 2500 mm, 3000 mm, 3300 mm, 3500 mm. Akku: GEL/24/105, LFP/24/100. Ajomoottori: DC. Alkunosto: ei. Taitettava ajotaso: ei. Ohjaustehostin: ei.
Tarkista ennen valintaa
- Kuorman paino suhteessa nostokorkeuteen (jäännöskantavuus)
- Tukijalkamalli umpinaisille lavoille
- Talutettava malli vai ajotaso
- Akku ja laturi
- Mastotyyppi (vapaa nosto matalissa tiloissa)
Ei sovellu seuraaviin käyttötarkoituksiin
- Epätasaiset lattiat tai ulkokäyttö
- Yli ~2 000 kg:n kuormat
Ennen tilaamista Tekninen tarkistus — vahvistamme kanssanne muutamat parametrit ja yhteensopivuuden ennen tilausta.
Oikean kokoonpanon vahvistamiseksi pyydämme teiltä seuraavat tiedot:
- Raskain kuorma mukaan lukien lava, pakkaus ja mahdolliset lisälaitteet? Nyrkkisääntö: käytä turvallisuuden ja käyttöiän varmistamiseksi enintään 80 % nimelliskantavuudesta.
- Suurimman ja raskaimman kuorman mitat (P×L×K)? Onko painopiste tiedossa ja keskellä? Kuorman pidentyessä kuorman painopiste siirtyy kauemmas mastosta; todellinen kantavuus pienenee kuorman painopiste-etäisyyden ja nostokorkeuden kasvaessa (kantavuuskaavio). Korkeat kuormat nostavat painopistettä.
- Onko kuorma aina EUR-lavalla (avoin pohja)? Vai käytetäänkö CHEP-lavoja, suljettupohjaisia lavoja, muovilavoja, laatikoita tai suoraan haarukoille asetettavia tavaroita? Lavan alapuolen mitat? Alapuolisilla tukijaloilla varustetut haarukat edellyttävät avopohjaista lavaa. Ilman lavaa käsiteltävät tavarat kuormittavat haarukoita pistemäisesti ja taivuttavat niitä. Lavayhteensopivuus on kantavuutta tärkeämpi.
- Kuinka korkealle kuorma on nostettava — ylimmälle hyllypalkille, ajoneuvon lavalle vai konepöydälle? Kuinka monta hyllytasoa on käytössä? Kantavuus enimmäiskorkeudella on huomattavasti nimelliskantavuutta pienempi (jäännöskantavuus). Asiakkaat tuntevat ”hyllyn”, eivät millimetrimittaa — pyydä mittaamaan ylimmän palkin korkeus.
- Mikä on työskentelyalueen matalin kulkukorkeus (ovet, palkit, putket, välitaso, kontti, hissi)? Mikä on kattokorkeus pinoamisalueella? Alaslasketun maston on mahduttava kaikkien esteiden ali; ulosvedetyn maston on mahduttava katon, valaisimien ja sprinklereiden alle.
- Hyllyjen välisen käytävän leveys ja kapeimman kulkuväylän tai oven leveys? Jokaisella trukilla on pinoamiskäytävän leveys (Ast). Vertaa Ast-mittaan, älä trukin leveyteen.
- Millainen lattia on: teollisuusbetonia, asfalttia, kiveystä, soraa, epätasaisuuksia, kuoppia, teräviä reunoja, liikuntasaumoja, kynnyksiä tai viemäreitä? Pienten polyuretaanipyörien ja jousituksen puuttumisen vuoksi epätasaisuuksien sietokyky on erittäin heikko. Terävät reunat vaurioittavat PU-kulutuspintaa, ja raot pysäyttävät pienet kuormapyörät.
- Onko työskentelyalueella kaltevia pintoja (ramppeja tai luiskia)? Kuinka jyrkkiä (%) ja pitkiä (m) ne ovat? Talutettavat ja seisten ajettavat trukit on suunniteltu tasaisille lattioille; moottori, jarrut ja vetopyörän pito on mitoitettu satunnaisille lyhyille rampeille. Pitkässä tai jyrkässä mäessä ne ylikuumenevat, menettävät pidon tai eivät pysty pitämään kuormaa paikallaan.
- Kuinka pitkään trukin on toimittava yhtäjaksoisesti, kuinka monta tuntia päivässä ja kuinka monessa vuorossa? Kuinka monta lavaa tunnissa ja mikä on ajomatka kuormaa kohti? Akun kapasiteetti ja trukin luokka määräytyvät tämän perusteella. Useimmat ostajat valitsevat hinnan vuoksi liian kevyen ratkaisun, jolloin trukki pysähtyy kesken työvuoron.
Tyypilliset vältettävät virheet
- Nimelliskantavuus ei riitä — varmista jäännöskantavuus todellisella korkeudella ja painopisteellä (kuormakaavio).
Nämä tiedot on hyvä pitää valmiina: Kuormalava · Massa/painopiste · Korkeus · Käytävä (Ast) · Ovet/katto · Kaltevuus · Kulkureitti · Työvuorot · Latausjännite
Ominaisuudet
| Kantavuus | 1000 kg, 1200 kg, 1500 kg |
|---|---|
| Nostokorkeus | 1600 mm, 2500 mm, 3000 mm, 3300 mm, 3500 mm |
| Akkutyyppi/jännite/kapasiteetti | LFP/24/60, GEL/24/105 |
| Laturi | Sisäänrakennettu |
| Käyttöpaino | 460-565 kg (EVV10B), 615-680 kg (EVV12B), 705-770 kg (EVV15B) |
| Kokonaispituus | 1748 (1668) mm |
| Kokonaisleveys (b1) | 800 mm |
| Haarukoiden mitat | 60/170/1150 (1070) mm |
| Haarukoiden kokonaisleveys | 570 mm, 695 mm |
| Haarukan korkeus ala-asennossa | 90 mm |
| Kääntösäde | 1365 mm |
| Käytäväleveys, 800x1200 pitkittäin (Ast) | 2173 mm |
| Ajonopeus | 4.5/5 km/h kuormattuna/kuormittamattomana |
| Moottorit | Ajokoneisto 0.65 kW, Nosto 2.2 kw |
| Alkunosto | ei |
| Moottorityyppi | DC |
| Taitettava taso | ei |
| Sähköinen ohjaustehostin | ei |
