Suunniteltu ja testattu seuraavien vaatimusten mukaisesti: EN 14492-2

Takaisin tuoteluetteloon

GIS GP ATEX -räjähdyssuojattu sähköketjutalja 100–6300 kg

Name: GIS GP ATEX -räjähdyssuojattu sähköketjutalja 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-juuri: GIS-GP-ATEX | Markkina-alue: FI | Alueasetus: fi

Hinta Määritä nostolaitteesi kokoonpano alla — hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti valintojesi mukaan.

esite Esite Kyselylomake Käyttöohje CE-vakuutus Ketjusäiliö GP ATEX -piirustus GP ATEX -varaosat

Tuoteryhmät: Sähköketjutaljat

Tunnisteet: Sähköketjutaljat, Työpajanosturit

Määräalennus — säästä jopa 12% Alennus lasketaan automaattisesti ostoskorin välisummaa koskien.

Määrä	Alennus
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% yhdistelmäalennus, kun tilauksessa yhdistetään tuotteita vähintään kahdesta tuoteryhmästä (esim. nostin + kääntöpuominosturi). Yhdessä määräalennuksen kanssa kokonaissäästö voi olla jopa 15%.

Määritä nostolaitteesi kokoonpano

Valitse kapasiteetti, jänneväli ja lisävarusteet. Hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti.

Vaihe 0 — pakollinen

Miten aiot käyttää tätä nostinta?

Valitse parhaiten vastaava vaihtoehto. Kullakin käyttöluokalla on oma kapasiteettialueensa: mitä raskaampaa käyttö on, sitä pienempi on nimelliskuorma. Todellista käyttöä kevyemmän luokan valitseminen mitätöi valmistajan takuun ja aiheuttaa moottorivaurion riskin. Jos olet epävarma, valitse raskain ennakoitu käyttöluokka — näin saat tarpeitasi vastaavan nostimen.

1 Nostokapasiteetti — kg

2 Nostokorkeus — m

3 ATEX-suojaustaso

Valitse käyttöpaikan tilaluokitusta vastaava toteutus (direktiivi 2014/34/EU, laiteryhmä II, luokka 3). Pölysuojattu GP D soveltuu tilaluokkaan 22 (syttyvät pölyt). Kaasusuojattu GP G soveltuu tilaluokan 2 räjähdysvaarallisiin kaasuilmakehiin ja sisältää tilaluokan 22 pölysuojauksen — se edellyttää käyttöpaikalla 4–10 bar:n paineilmansyöttöä. Molemmat toteutukset sisältävät IP65-suojauksen, Klixon-lämpötilavalvonnan, vaihteellisen rajakytkimen ja Ex-kaapeliläpiviennit.

4 Virransyöttö

ATEX-taljat valmistetaan vain 3-vaiheverkkokäyttöön — 3 × 400 V on työpajojen vakiojännite. 1-vaiheisia versioita ei ole saatavana räjähdyssuojattuina.

5 Nostonopeus

Yksinopeuksinen (N) on vakiomallinen 8 m/min talja. Hidas (NL) puolittaa nopeuden tarkempaa asemointia varten. NF mahdollistaa kaksinopeuksisen ohjauksen. SF kaksinkertaistaa nopeuden mutta puolittaa kantavuuden.

6 Ripustussiirtovaunu (GHF / GMF)

Valinnainen GIS-ripustussiirtovaunu taljan siirtämiseen I-palkkia pitkin. GHF on käsikäyttöinen (työntämällä siirrettävä, ei sähkölaitteita — sallittu vakiona molemmissa ATEX-versioissa). GMF on moottoroitu ja toimitetaan samalla ATEX-versiolla (D tai G) kuin talja; kaasuräjähdyssuojatussa versiossa ylipainevalvonta sijaitsee siirtovaunussa ja on yhteinen taljan kanssa.

7 Laipan leveys (palkin leveys)

Sen I-palkin tai yksikiskon laipan leveys, jolla siirtovaunu kulkee. Vakiomittaiset versiot toimitetaan tehtaalta ilman lisämaksua; leveämmistä palkeista voidaan veloittaa tukipultin tai vastapainokiinnityksen lisämaksu. Mittaa palkin laipan leveys (yläosan vaakasuora laippa) millimetreinä.

8 Ripustus

Silmukkaruuvikiinnitys on kiinteä vakiokiinnitys. Koukkuripustuksen ansiosta talja voidaan siirtää siirtovaunusta toiseen ilman uudelleenjohdotusta.

9 Ketjusäkki / ketjusäiliö

Ketjupussi kerää löysän ketjun nostoliikkeen aikana. Muovi on edullisin vaihtoehto, tekstiilipusseihin mahtuu enemmän ketjua ja peltikehyksiset MF-versiot pienentävät rakennekorkeutta matalan nostokorkeuden asennuksissa.

10 Vaihderajakytkin

Vakiomallinen vaihteellinen rajakytkin sisältyy 3-vaihemalleihin. Kahdennettu hätäpysäytys lisää toisen, varmistavan poiskytkennän. Ulkoiset rajapysäyttimet vaaditaan korkeissa asennuksissa, ja ne toimivat vain tekstiilisen ketjusäiliön kanssa.

11 Jännite / sertifiointi

EU:n vakiojännitteet sisältyvät hintaan. Erikoisjännite kattaa vakioimattomat moottorikäämitykset. CSA/CUS-toteutus sisältää Pohjois-Amerikan sertifioinnit (vain 60 Hz).

12 Ohjauskytkin / riippuohjain

Kaasutiivis (G) versio edellyttää ATEX-sertifioitua riippuohjainta. Pölytiiviissä (D) versiossa GIS-vakioriippuohjain IP65 riittää useimmilla Zone 22 -alueilla — ATEX-riippuohjain on edelleen saatavana lisävarusteena.

13 Ohjauskaapelin pituus

Nostokorkeuteen sovitettu vakiokaapeli on GIS-luettelon mukainen pituus (2-painikkeinen: nostokorkeus − 1.2 m; 4-painikkeinen: nostokorkeus − 1 m). Vedä liukusäädintä tai syötä mikä tahansa arvo väliltä 2–60 m, jos tarvitset muun pituuden (esim. monitasoasennuksiin). Luettelon porrastetut hinnat ovat voimassa, kun pituus vastaa 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m:n nostokorkeuden vakiopituutta; muussa tapauksessa veloitetaan perussarja + metrikohtainen hinta.

14 Turvakoukku

Korvaa vakiokuormakoukun turvakoukulla (salpa ja suurempi varmuuskerroin). Vaaditaan joissakin rakennus- ja viihdealan kohteissa.

15 Toinen jarru

Lisää varmistavan jarrun nostosovellusten turvallisuuden parantamiseksi (viihdeteollisuus, henkilönostot).

16 Käyttötietolaskuri

Seuraa käyttötunteja / käyttöjaksoja ennakoivaa kunnossapitoa varten. Edellyttää 42 V:n ohjausjännitettä (vakiona 3-vaihemalleissa).

17 Turvaradiokauko-ohjain

Turvallisuusradio-ohjain on saatavana vain pölytiiviiseen (D) versioon — kaasutiivistä versiota käytetään ATEX-kaapeliriippuohjaimella.

Kokoonpano —

Nettohinta —

Määrä

Määrähinnoittelu — säästä jopa 12 %

Määrä	Alennus

Pakettitarjous: 3 %:n lisäalennus, kun tilaus sisältää tuotteita vähintään kahdesta tuoteryhmästä (esim. nostimen + kääntöpuominosturin).

Hintaerittely

Nettohinta yhteensä (alv 0 %)	—

Arvioitu paino —
Toimitusaika —
Asennussarjan taso —
Kokonaiskorkeus —

Toimituskustannusarvio

Toimitusmaa

—

Syötä toimitusmaa yllä nähdäksesi suuntaa-antavan rahtikustannusarvion.

Tarvitsetko räätälöidyn tarjouksen?

Lähetä vaatimuksesi tarjouspyyntölomakkeella — tämä tuote lisätään lomakkeelle valmiiksi, ja voit lisätä samaan pyyntöön muita tuotteita.

Pyydä tarjous

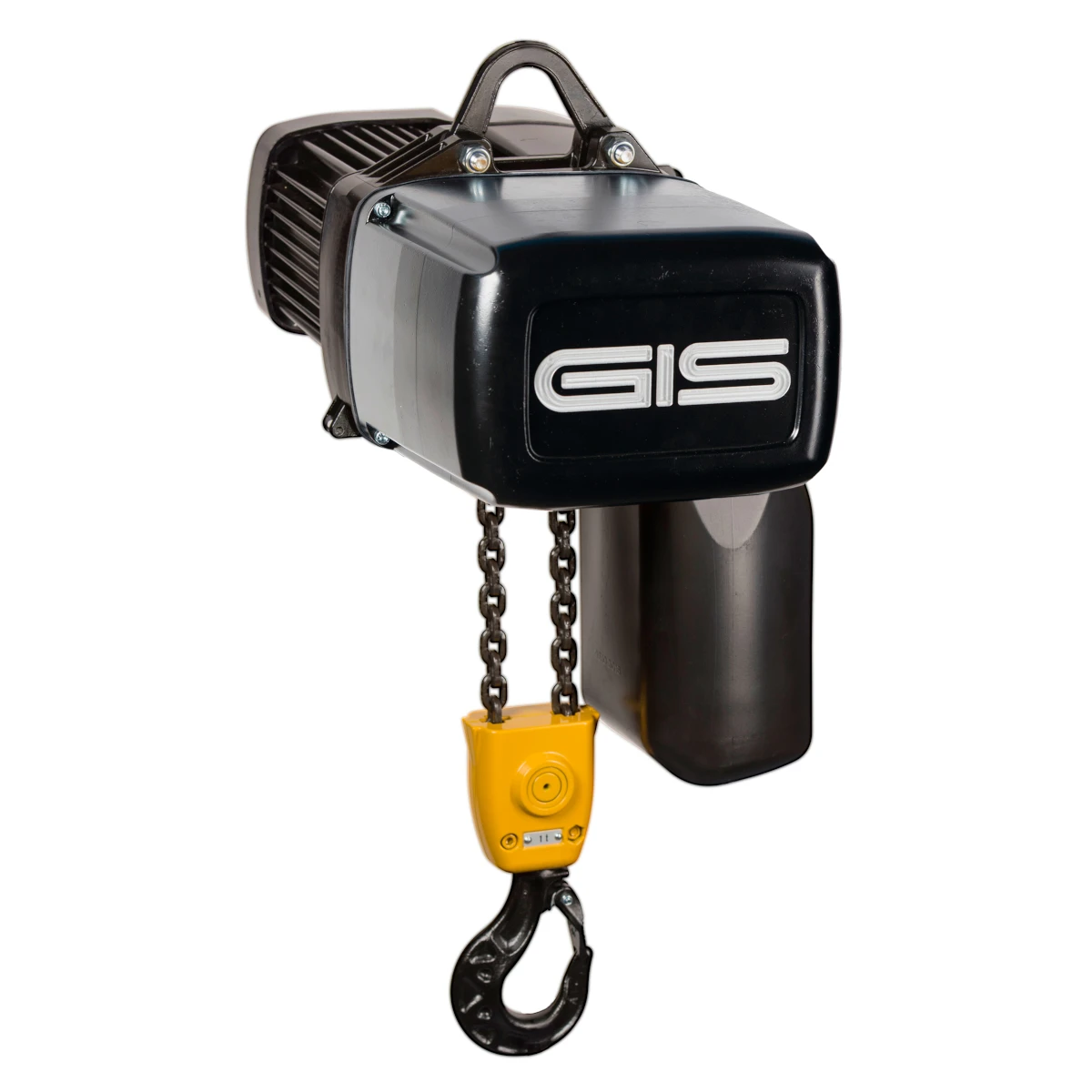

GIS GP ATEX on direktiivissä 2014/34/EU määritettyihin vaarallisiin tiloihin tarkoitettu, hyväksi todetun GIS GP -sähköketjutaljan räjähdyssuojattu versio. Valitse pölyräjähdyssuojattu GP D -malli vyöhykkeelle 22 (syttyvät pölyt) tai kaasuräjähdyssuojattu GP G -malli vyöhykkeelle 2 (räjähdysvaaralliset kaasuilmakehät; sisältää myös vyöhykkeen 22 pölysuojauksen). Jokaisen taljan mukana toimitetaan EY-vaatimustenmukaisuusvakuutus, käyttöohjeiden ATEX-liite ja tarkastustodistus.

Keskeiset ominaisuudet

ATEX-direktiivin 2014/34/EU mukaisesti sertifioitu ja varustettu EY-vaatimustenmukaisuusvakuutuksella – laiteryhmä II, luokka 3
Pölyräjähdyssuojattu GP D vyöhykkeelle 22: II 3D Ex tc IIIA T130 °C Dc – IP65-kotelo, Klixon-lämpötilan valvonta, vaihteellinen rajakytkin, Ex-kaapeliläpiviennit ja mustat suojukset
Kaasuräjähdyssuojattu GP G vyöhykkeille 2 ja 22: lisäksi II 3G Ex pzc IIA T3 Gc – kotelon sisäinen 0,4 baarin ylipaine estää kaasujen, höyryjen ja sumujen pääsyn koteloon. Paineenvalvonta katkaisee ohjausjännitteen välittömästi paineilman syötön keskeytyessä.
Kaasuräjähdyssuojattu versio edellyttää käyttöpaikalla 4–10 baarin paineilmansyöttöä (pistoliitäntä 6 mm:n letkulle).
GIS GP -malliston koko kantavuusalue 100–6300 kg (runkokoot GP250–GP2500), nostokorkeus 3–60 m ja käyttöluokat M3–M7

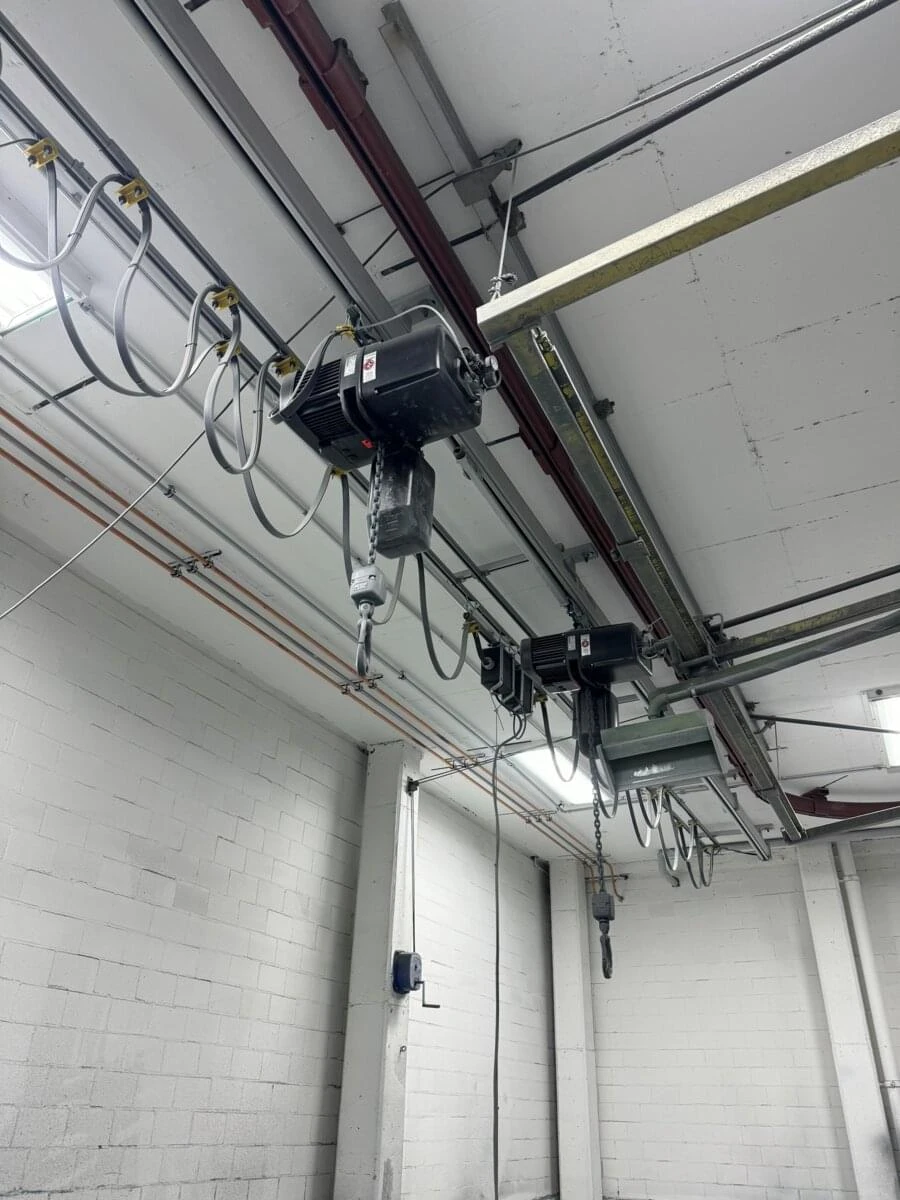

Käsikäyttöinen (GHF) tai moottoroitu (GMF) siirtovaunu – moottoroitu siirtovaunu toimitetaan samalla ATEX-suojauksella kuin talja, ja kaasuräjähdyssuojatussa versiossa niillä on yhteinen ylipaineen valvonta.
ATEX-sertifioitu ohjausriippuohjain (2 tai 4 painiketta ja hätäpysäytys); GIS-vakiomallinen IP65-riippuohjain soveltuu edelleen moniin vyöhykkeen 22 pölysovelluksiin.
Turvatoiminnoilla varustettu radio-ohjaus on saatavana pölyräjähdyssuojattuun versioon.
Lisävarusteet: toinen jarru, ulkoiset rajakytkimet, koukkuripustus, käyttötietolaskuri, erikoisjännitteet sekä CSA/CUS-versio
Koneturvallisuusdirektiivin 2006/42/EY mukainen

Tekniset tiedot

Malli / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Tuoteperhe: Sähköketjutaljat
Kantavuus: 100–6300 kg
Nostokorkeus: 3–60 m
ATEX-merkintä (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-merkintä (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Käyttöluokka: M3–M7 (ISO 4301-1 / FEM)
Virransyöttö: 3 × 400 V / 3 × 230 V, 50 Hz (vain kolmivaihevirta)
Kotelointiluokka: IP65
Tyypilliset käyttökohteet: kemian- ja petrokemianteollisuuden laitokset, maalaamot, myllyt ja viljasiilot, puupölyä sisältävät tilat, jätevedenkäsittelylaitokset sekä kaasunkäsittely

Määritä verkossa kantavuus, nostokorkeus, käyttöluokka, nopeusprofiili, ATEX-suojaustaso, siirtovaunu ja lisävarusteet. Lisää tämän jälkeen talja ostoskoriin tai tarjouspyyntöluetteloon. Jokaisen kokoonpanon hinta perustuu voimassa olevaan GIS-tehtaan hinnastoon.

Ominaisuudet

Kantavuus	100–6300 kg
Nostokorkeus	3–60 m
ATEX-toteutus	Pölytiivis GP D — vyöhyke 22, Kaasusuojattu GP G — Vyöhyke 2 + 22
Käyttöluokka (ISO/FEM)	M3–M7 (A3–A7)
Suojausluokka	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
