GIS GP250 -sähköketjutalja 100–630 kg
Suunniteltu ja testattu seuraavien vaatimusten mukaisesti: EN 14492-2
3D-esikatselu Kierrä vetämällä · zoomaa vierittämällä
Takaisin tuoteluetteloon

GIS GP -sähköketjutalja 100–6300 kg

SKU-juuri: GIS-GP | Markkina-alue: FI | Alueasetus: fi
Hinta Määritä nostolaitteesi kokoonpano alla — hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti valintojesi mukaan.

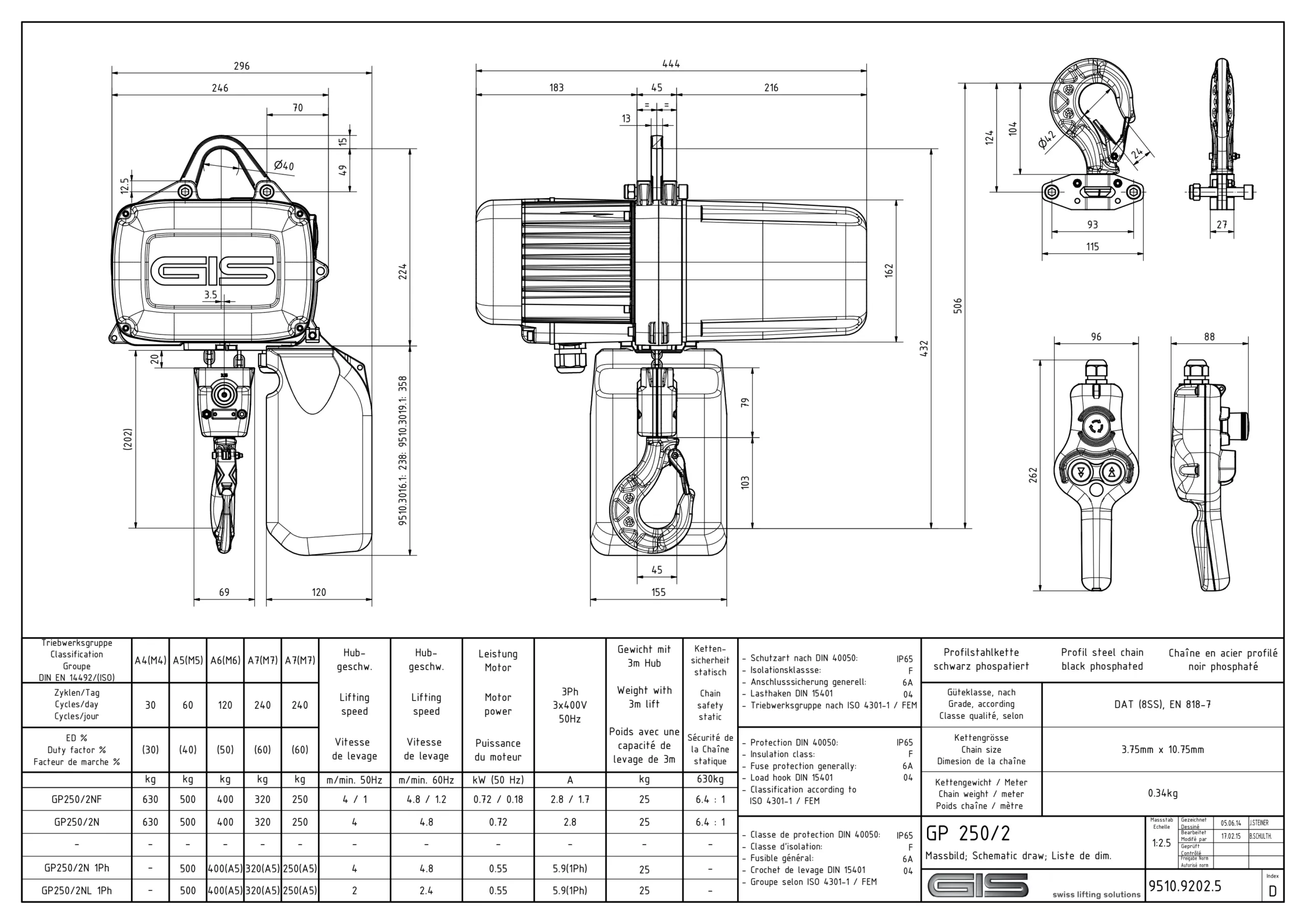

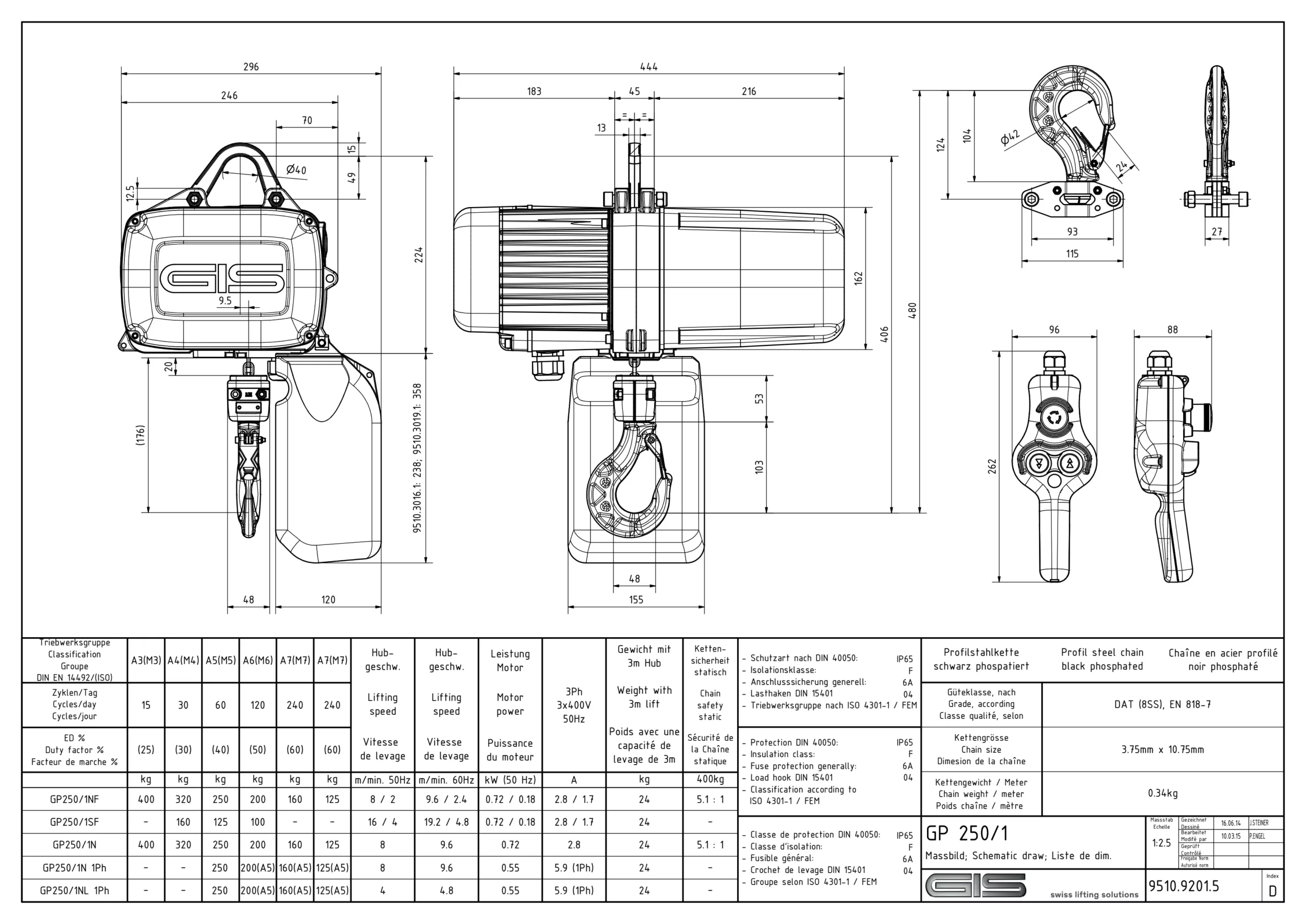

Tekninen dokumentaatio esite Esite Kyselylomake Käyttöohje CE-vakuutus Ketjusäiliö GP250/1-piirustus GP250/2-piirustus Varaosat
Tuoteryhmät: Sähköketjutaljat
Tunnisteet: Sähköketjutaljat, Työpajanosturit
Määräalennus — säästä jopa 12% Alennus lasketaan automaattisesti ostoskorin välisummaa koskien.
MääräAlennus
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% yhdistelmäalennus, kun tilauksessa yhdistetään tuotteita vähintään kahdesta tuoteryhmästä (esim. nostin + kääntöpuominosturi). Yhdessä määräalennuksen kanssa kokonaissäästö voi olla jopa 15%.

Määritä nostolaitteesi kokoonpano

Valitse kapasiteetti, jänneväli ja lisävarusteet. Hinta, paino ja toimituskulut päivittyvät reaaliaikaisesti.

Vaihe 0 — pakollinen

Miten aiot käyttää tätä nostinta?

Valitse parhaiten vastaava vaihtoehto. Kullakin käyttöluokalla on oma kapasiteettialueensa: mitä raskaampaa käyttö on, sitä pienempi on nimelliskuorma. Todellista käyttöä kevyemmän luokan valitseminen mitätöi valmistajan takuun ja aiheuttaa moottorivaurion riskin. Jos olet epävarma, valitse raskain ennakoitu käyttöluokka — näin saat tarpeitasi vastaavan nostimen.

1 Nostokapasiteetti — kg
2 Nostokorkeus — m
3 Virransyöttö

3-vaiheinen 400V on korjaamostandardi. Käytä 1-vaiheista 230V:n syöttöä kohteissa, joissa ei ole 3-vaihevirtaa. NF- ja SF-nopeusprofiilit ovat saatavilla vain 3-vaihesyötöllä.

4 Nostonopeus

Yksinopeuksinen (N) on vakiomallinen 8 m/min talja. Hidas (NL) puolittaa nopeuden tarkempaa asemointia varten. NF mahdollistaa kaksinopeuksisen ohjauksen. SF kaksinkertaistaa nopeuden mutta puolittaa kantavuuden.

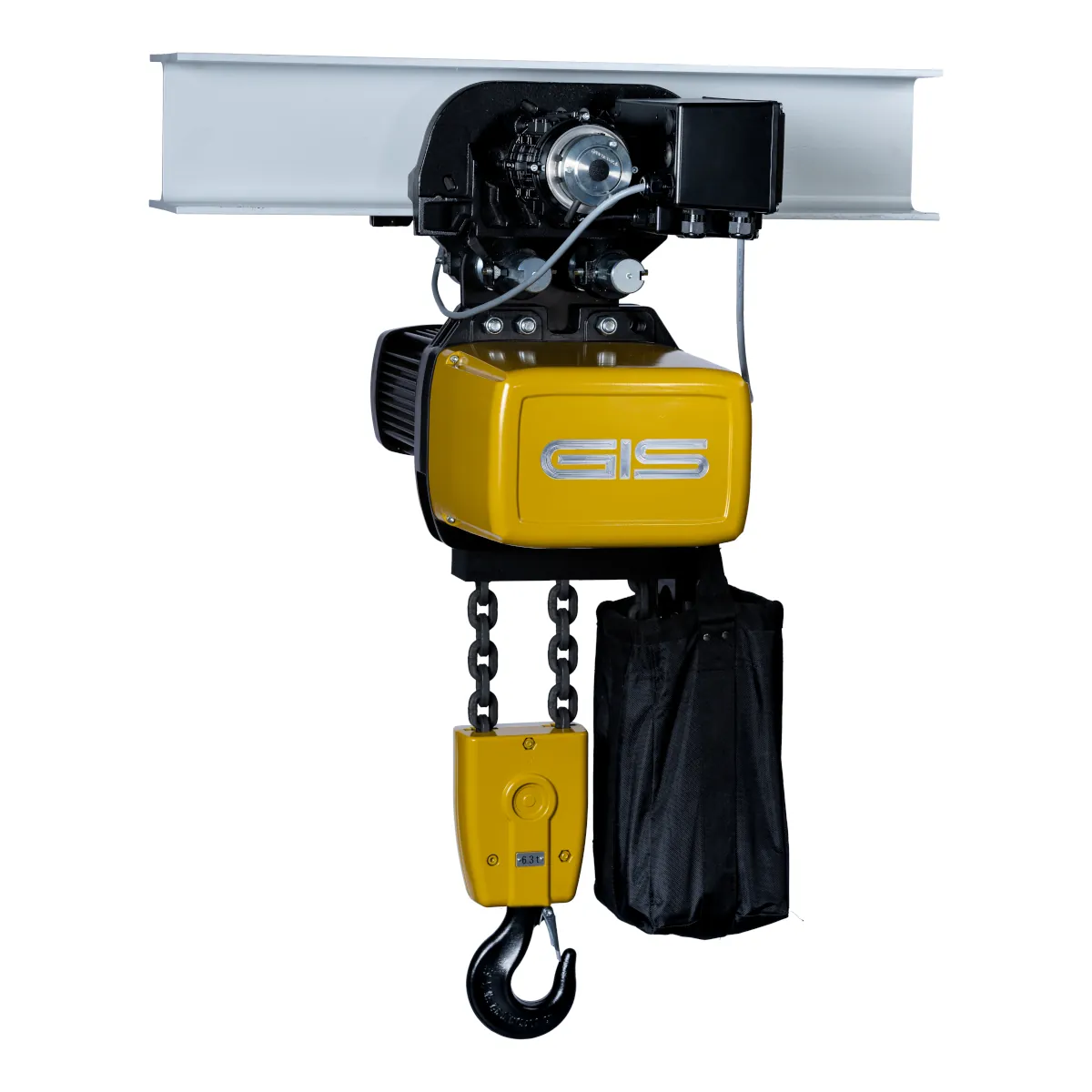

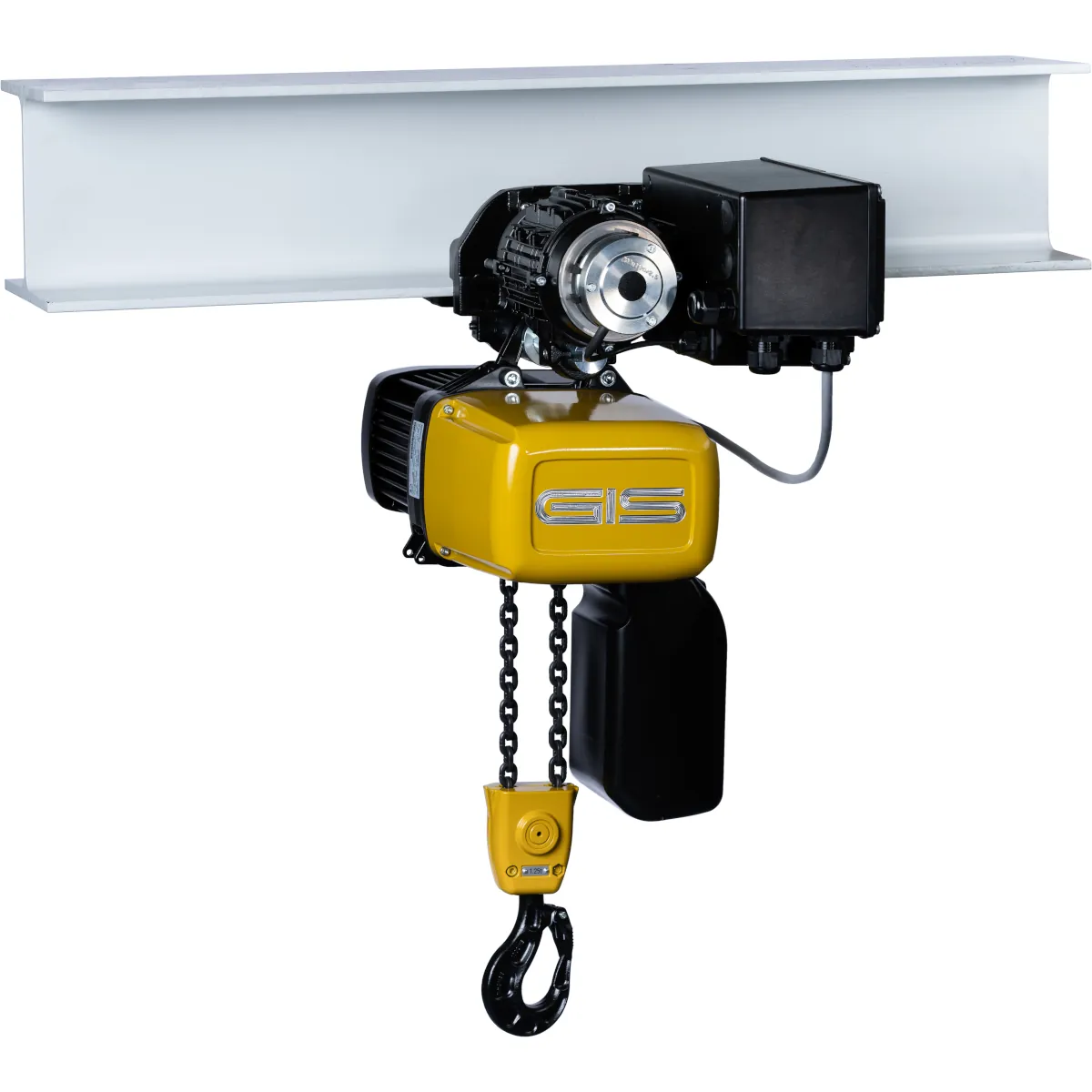

5 Ripustussiirtovaunu (GHF / GMF)

Valinnainen GIS-ripustussiirtovaunu taljan siirtämiseen I-palkkia pitkin. GHF on käsikäyttöinen (työntämällä siirrettävä); GMF on moottoroitu. Kun siirtovaunu lisätään, talja on kiinnitettävä silmukkaruuvilla (GIS:n tekninen määräys), joten koukkuripustus ei ole enää valittavissa. Moottoroidun GMF:n hinta sisältää pakollisen GMF-GP-liitäntäkaapelin (CHF 21).

6 Laipan leveys (palkin leveys)

Sen I-palkin tai yksikiskon laipan leveys, jolla siirtovaunu kulkee. Vakiomittaiset versiot toimitetaan tehtaalta ilman lisämaksua; leveämmistä palkeista voidaan veloittaa tukipultin tai vastapainokiinnityksen lisämaksu. Mittaa palkin laipan leveys (yläosan vaakasuora laippa) millimetreinä.

7 Ripustus

Silmukkaruuvikiinnitys on kiinteä vakiokiinnitys. Koukkuripustuksen ansiosta talja voidaan siirtää siirtovaunusta toiseen ilman uudelleenjohdotusta.

8 Ketjusäkki / ketjusäiliö

Ketjupussi kerää löysän ketjun nostoliikkeen aikana. Valitse materiaali — asennamme automaattisesti pienimmän GIS-ketjupussin, johon määritetty ketjun pituus mahtuu.

9 Vaihderajakytkin

Vakiomallinen vaihteellinen rajakytkin sisältyy 3-vaihemalleihin. Kahdennettu hätäpysäytys lisää toisen, varmistavan poiskytkennän. Ulkoiset rajapysäyttimet vaaditaan korkeissa asennuksissa, ja ne toimivat vain tekstiilisen ketjusäiliön kanssa.

10 Jännite / sertifiointi

EU:n vakiojännitteet sisältyvät hintaan. Erikoisjännite kattaa vakioimattomat moottorikäämitykset. CSA/CUS-toteutus sisältää Pohjois-Amerikan sertifioinnit (vain 60 Hz).

11 Ohjauskytkin / riippuohjain

Premium-kytkinversioiden hinta lisätään standardin riippuohjaimen hintaan; ohjauskaapelin varsinainen pituus valitaan seuraavassa vaiheessa. Kun moottoroitu GMF-siirtovaunu valitaan, riippuohjaimeksi tulee automaattisesti 4-painikkeinen malli + ES (GIS-tekninen sääntö).

12 Ohjauskaapelin pituus

Nostokorkeuteen sovitettu vakiokaapeli on GIS-luettelon mukainen pituus (2-painikkeinen: nostokorkeus − 1.2 m; 4-painikkeinen: nostokorkeus − 1 m). Vedä liukusäädintä tai syötä mikä tahansa arvo väliltä 2–60 m, jos tarvitset muun pituuden (esim. monitasoasennuksiin). Luettelon porrastetut hinnat ovat voimassa, kun pituus vastaa 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m:n nostokorkeuden vakiopituutta; muussa tapauksessa veloitetaan perussarja + metrikohtainen hinta.

13 Turvakoukku

Korvaa vakiokuormakoukun turvakoukulla (salpa ja suurempi varmuuskerroin). Vaaditaan joissakin rakennus- ja viihdealan kohteissa.

14 Toinen jarru

Lisää varmistavan jarrun nostosovellusten turvallisuuden parantamiseksi (viihdeteollisuus, henkilönostot).

15 Lämpösuojaus

Moottorin lämpösuojaus. Klixon on bimetallikytkin, joka katkaisee ohjauspiirin mekaanisesti katkaisulämpötilassa. PTC on termistori, joka välittää signaalin ilman laukaisua olevassa versiossa tai pysäyttää moottorin releen välityksellä laukaisulla varustetussa versiossa. Nämä ovat vaihtoehtoisia piirejä — valitse toinen.

16 Käyttötietolaskuri

Seuraa käyttötunteja / käyttöjaksoja ennakoivaa kunnossapitoa varten. Edellyttää 42 V:n ohjausjännitettä (vakiona 3-vaihemalleissa).

17 Pysäytys ketjun löystyessä

Pysäyttää taljan, jos kettinki löystyy (kuorman tuennan pettäminen). Vaaditaan joissakin henkilönosto- ja teatterikäyttökohteissa.

18 Turvaradiokauko-ohjain

Langaton 2-painikkeinen riippuohjain hätäpysäytyksellä. 42 V on 3-vaihetaljojen vakio-ohjausjännite ja 24 V erityistä pienjänniteohjausta varten. Valintakytkimen avulla yhdellä riippuohjaimella voidaan käyttää useita taljoja.

Tarvitsetko räätälöidyn tarjouksen?

Lähetä vaatimuksesi tarjouspyyntölomakkeella — tämä tuote lisätään lomakkeelle valmiiksi, ja voit lisätä samaan pyyntöön muita tuotteita.

Pyydä tarjous

GIS GP -sähköketjutalja 100–6300 kg

GP-sarjan sähköketjutaljoissa on yksinkertainen rakenne ilman herkkiä elektronisia komponentteja, mikä vähentää tuotantokatkosten riskiä. Taljat on suunniteltu vaativaan ja intensiiviseen käyttöön. Niiden käyntiääni on erittäin hiljainen ja käyttöikä poikkeuksellisen pitkä. Ergonominen, 42 V:n pienjännitteellä toimiva ohjauspainike mahdollistaa miellyttävän ja turvallisen työskentelyn. Huolto on yksinkertaista ja nopeaa eikä edellytä erikoistyökaluja.

GIS-sähköketjutaljoja on kehitetty ja valmistettu Sveitsissä yli 60 vuoden ajan. GIS-vakiosähköketjutaljat soveltuvat moniin teollisuuden nostosovelluksiin. Tehtävän vaativuuden ja käyttöpaikan olosuhteiden mukaan saatavana on myös GIS-erikoisratkaisuja sekä laaja valikoima lisävarusteita ja vaihtoehtoja. GIS-sähköketjutaljat ja siirtovaunut täyttävät EY:n konedirektiivin sekä sovellettavien ISO- ja EN-standardien vaatimukset.



Edut

  • suunniteltu teollisuuskäyttöön vaativimmissakin olosuhteissa
  • kaikilla GP-sähköketjutaljoilla on kolmen vuoden takuu
  • takuu on voimassa vain, kun käyttöohjeissa määritettyjä käyttöolosuhteita sekä tarkastus- ja huoltovälejä noudatetaan
  • kolmivaihemoottori, 400 V / 50 Hz
  • kaikkien GP-ketjutaljojen vakiokotelointiluokka on IP65
  • eristysluokka F
  • käyttölämpötila −15...+50 °C
  • ketjun varmuuskerroin vähintään 8 (DIN EN 14492 A5, ISO M5)
  • pitkäikäinen, mangaanifosfatoidusta profiiliteräksestä valmistettu ketju, jolla on parannetut kuivakäyntiominaisuudet
  • erillinen, kestovoideltu vaihteisto
  • edistyksellinen taajuusmuuttajatekniikka ja 42 V:n ohjaus parantavat turvallisuutta ja asemointitarkkuutta
  • FEM-luokitukset: A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED)
  • korkea FEM-luokitus A6/M6 enintään 400 kg:n kantavuudelle kaksinopeuksisessa käytössä
  • jopa 60 % suurempi nostokapasiteetti
  • hiljainen käynti kolmiportaisen käytön ja kierukkavaihteen ansiosta
  • monikulmaliitokset mahdollistavat nopean asennuksen ja irrotuksen
  • saatavana kolmi- tai yksivaiheisina ketjutaljoina
  • suoraohjaus, erikoisohjaus, radio-ohjaus tai taajuusmuuttajaohjaus
  • erikoisversioina muun muassa synkronoidut sähköketjutaljat, matalarakenteiset ja korroosionkestävät mallit sekä ATEX-versiot
  • erittäin luja ja kulutusta kestävä, mustafosfatoitu kuormaketju
  • pitkä käyttöikä ja alhaisemmat käyttökustannukset



Ominaisuudet

  • kantavuus 100–630 kg
  • vakionostokorkeus 3 m ja ohjauskaapelin pituus 1,8 m; ketjua ja kaapelia voidaan pidentää asiakkaan vaatimusten mukaisesti
  • taajuusmuuttaja mahdollistaa kuorman tarkan asemoinnin, on helppokäyttöinen ja edellyttää vain vähän huoltoa
  • rajakytkimet koukun ylimmälle ja alimmalle asennolle
  • tasavirtajousijarru
  • ylikuormitussuojaus säädettävällä liukukytkimellä, joka ei sijaitse kuormaa kantavassa voimansiirtoketjussa
  • luja painevalettu alumiinikotelo varmistaa taljan tehokkaan jäähdytyksen
  • moottorin lämpösuojaus
  • muovinen, kangas- tai teräksinen ketjusäiliö
  • kahdella painikkeella ja hätäpysäytyksen STOP-painikkeella varustettu ohjauskytkin
  • koukullinen yläripustus, joka on helppo asentaa ja irrottaa
  • taottu alakoukku; kääntyvä koukku estää kuormaketjun kiertymisen
